本阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。也可用于电镀行业。
| 介质温度℃ | ZC ZG | ≤250 | |||||||||
| ZC ZH | ≤400 | ||||||||||
| 公称压力 (MPa) |
ZC ZG | 205 | |||||||||
| ZC ZH | 4.0 | ||||||||||
|
工作压差 （MPa） |
ZC ZG | 0~2.5 | |||||||||
| ZC ZH | 0~4.0 | ||||||||||
| 公称通径 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 功耗(VA) | 170 | 480 | |||||||||
| 电源电压 | AC220V其余规格可作特殊订货 | ||||||||||
| 额定流量系数 | 按JB/T7352-94规定 | ||||||||||
|
泄漏量 （ml/min） |
按JB/T7352-94·规定 | ||||||||||

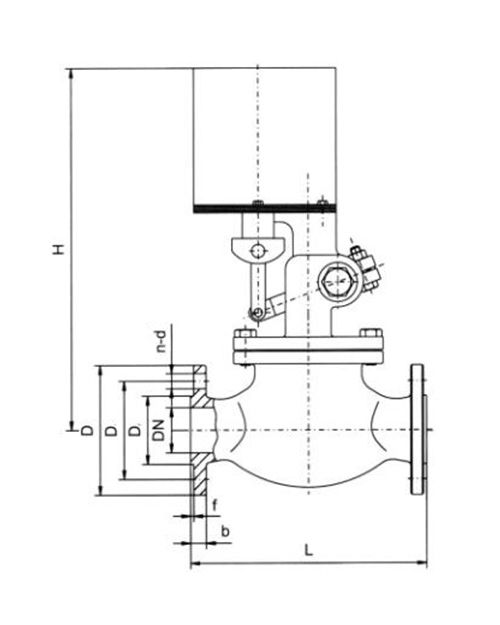

| DN | L | H | D | D1 | D2 | D3 | B | F1 | F | N-D |
| 10 | 160 | 298 | 90 | 60 | 41 | 34 | 14 | 4 | 2 | 4-ø14 |
| 15 | 160 | 298 | 95 | 65 | 45 | 39 | 14 | 4 | 2 | 4-ø14 |
| 20 | 200 | 304 | 105 | 75 | 55 | 50 | 16 | 4 | 2 | 4-ø14 |
| 25 | 200 | 304 | 115 | 85 | 65 | 57 | 16 | 4 | 2 | 4-ø14 |
| 32 | 200 | 314 | 140 | 100 | 78 | 65 | 18 | 4 | 2 | 4-ø14 |
| 40 | 260 | 460 | 150 | 110 | 85 | 75 | 18 | 4 | 3 | 4-ø18 |
| 50 | 300 | 460 | 165 | 125 | 100 | 87 | 20 | 4 | 3 | 4-ø18 |
| 65 | 290 | 433 | 180 | 145 | 120 | 109 | 22 | 4 | 3 | 8-ø18 |
| 80 | 310 | 433 | 200 | 160 | 135 | 120 | 22 | 4 | 3 | 8-ø18 |
| 100 | 350 | 461 | 235 | 190 | 160 | 149 | 24 | 4.5 | 3 | 8-ø22 |
